乾式排気装置

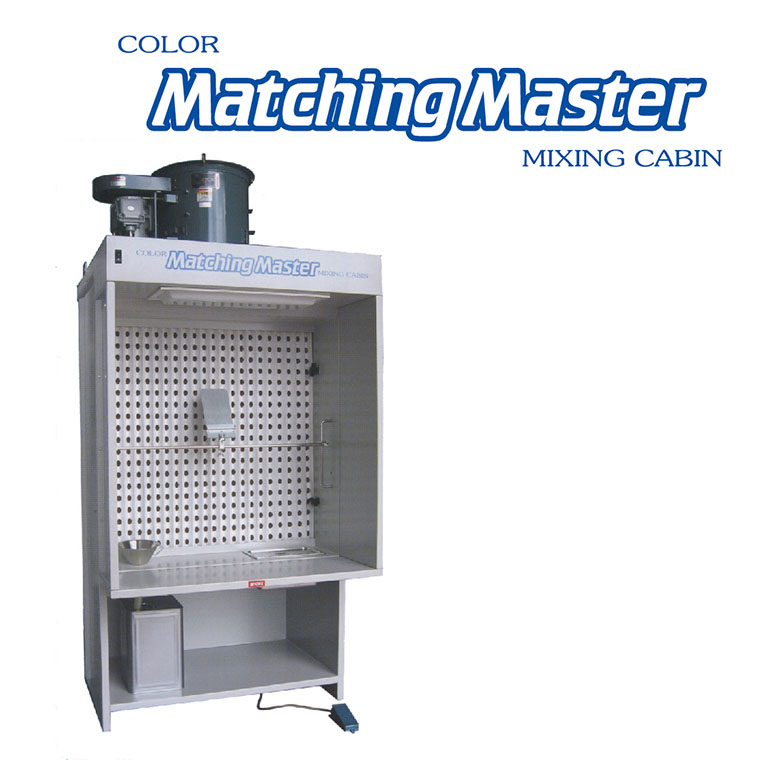

Matching Master イメージ

保塵量の多いプレフィルター
「アコーディオンフィルター」と
排気フィルター「AD-2000」の
組み合わせでフィルター交換時期を
長くしました。

・標準タイプ ・フード付タイプ (フード、蛍光灯、フットスイッチ付)
・安増防爆タイプ (フード、防爆蛍光灯、防爆フットスイッチ付)
 3種類からお選びいただけます。

特 徴
  • 高保塵量プレフィルター

    15Kg/m³の高保塵量プレフィルターでフィルター交換時期を長期化

  • 優れた捕集効率

    プレフィルターとメインフィルターの二重濾過

  • テストピース高

    テストピース高さは自由に調整可能

  • フットスイッチ

    両手が自由に使えるフットスイッチ付(フード付タイプ)

  • 強力なファン

    強力なファン

  • 主な装備

    ・廃液処理用漏斗、カップ洗浄タンクを標準装備
    ・フード付着色ブースに20W蛍光灯装備
    ・防爆対応可能

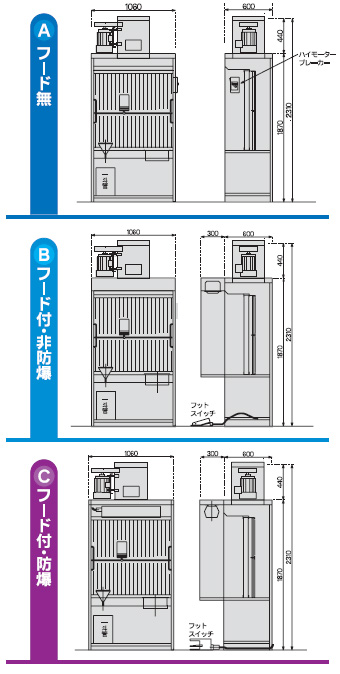

  • 本体寸法

仕 様
型式 KH-4N
換気方法 教区署排気装置
本体寸法 W1,60×D600×H1,870
車両出入口
作業者用小扉
照明 20w 1灯(非防爆)・20w 2灯(安全増防爆)
本体主要パネル
給気一次フィルター
天井フィルター
排気フィルター プレフィルター:FCPW-1000 1,000×1,000 4枚・メインフィルター:AD-2000 500×500 4枚
給・排気ユニット 軸流ファン φ400
定 格 AC200V 三相
全閉外扇屋内型非防爆モーター 0.75W
熱源
最高設定温度
制御方式 ハイモーターブレーカー
フットスイッチ(非防爆)
<非防爆仕様>制御盤は本体上部に内蔵・<防爆仕様>制御盤は非防爆エリアに設置(配線は別途)
安全装置
ボディーカラー
※ 仕様は改良等のため予告無く変更する場合があります。
