工業系塗装設備
 |
大型ワークの塗装は今、
大型車両、鉄道車両、航空機、建設機械など大型ワークに
|
|---|
特 徴
-

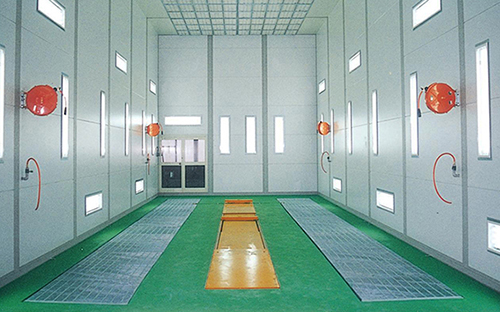

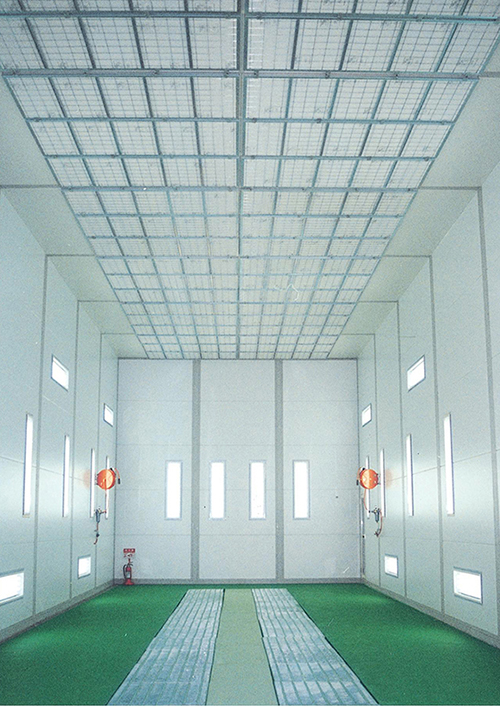

広い天井フィルター
やわらかな風を生みだす、広い天井フィルター
-

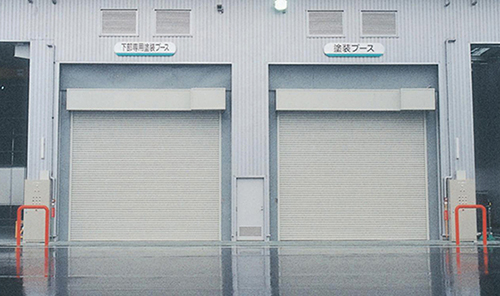

機密性の高い電動防煙シャッター
車両出入口扉は機密性、安全性に優れた電動防煙シャッターを標準装備
-
便利なリフト仕様
-

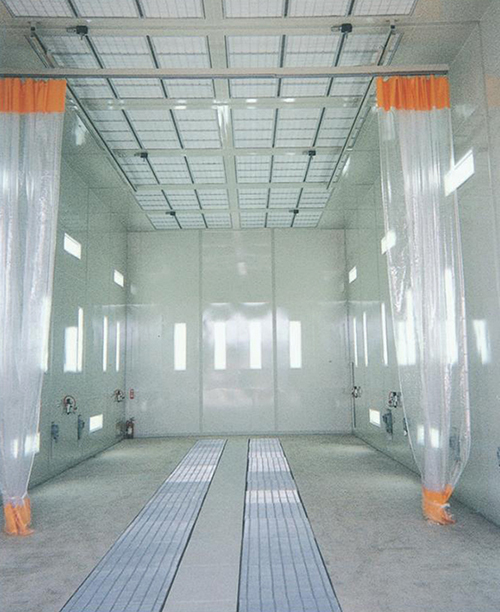

間仕切カーテン（オプション）
-

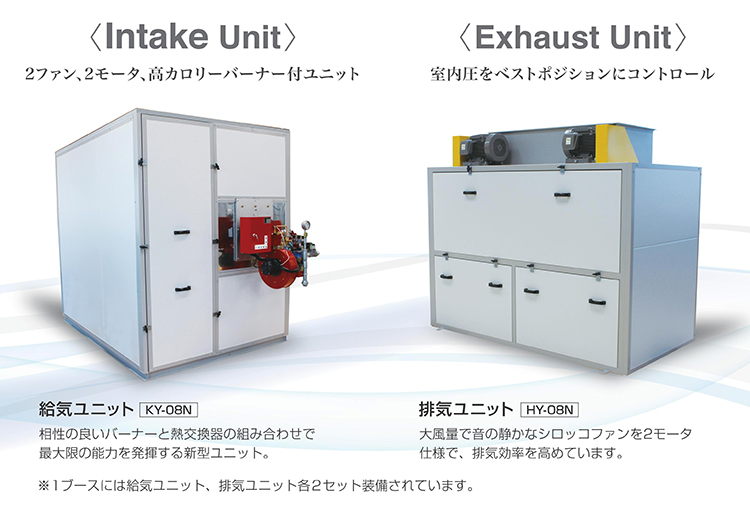

給気・排気ユニット
-

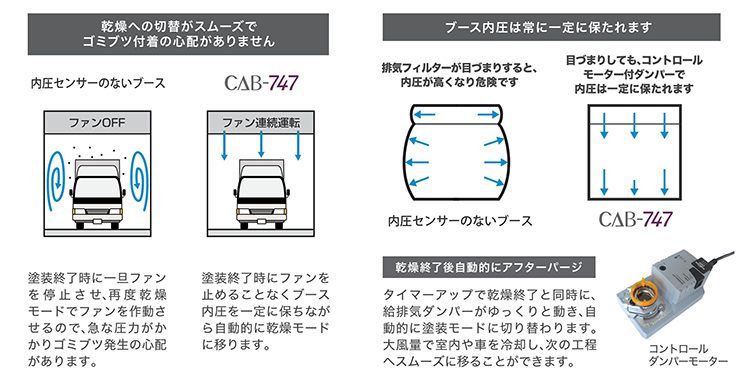

内圧センサーと連動のコントロールダンパーモーターが装備された安心設計
仕 様
| 型式 | CAB-747 |
|---|---|
| 換気方法 | プッシュブル型 一様流換気 |
| 本体寸法 | 14,500（L）×5,420（W）×5,000（H） |
| 車両出入口 | 電動防煙シャッター 4,000（W）×4,200（H）0.4kW/h |
| 作業者用小扉 | 正面：485（W）×1,860（H）1ヶ所・側面：665（W）×1,860（H）1ヶ所 |
| 照明 | 45W×2灯式 28台（合計2,520W） ランプ：Hfランプ 45W 昼白色（計56本） |
| 本体主要パネル | ASBパネル（断熱パネル）35mm厚 不燃認定品 |
| 給気一次フィルター | AD-330 563W×484×750H（ポケット）4枚×2式＝8枚 |
| 天井フィルター | PX-400 745×2,000 36枚 |
| 排気フィルター | EX-380 500×1,000 10枚×2式＝20枚 |
| 給・排気ユニット |
型式： KY-08N型×2式 ﾌｧﾝ・ﾓｰﾀ： ダブルシロッコファン・三相200V 7.5kW×2台／式 風量・静圧： 5603/min 550Pa |
| 熱源 | タイプ： ガンタイプバーナー（250,000kcal/h）式 熱交換器式 燃料： ガス（LPG or 都市ガス） 燃料消費量： LPG（最大21m3/h） 都市ガス（最大42m3/h）※2式分参考値 ブロアモータ： ターボファン 三相200V 0.4kW/h／式 制御方式： HI-LO制御 or 比例制御 機能： 温風塗装モード 乾燥モード |
| 最高設定温度 | MAX.80℃ |
| 制御方式 | 塗装⇔乾燥⇔アフターバージ 各モード切替及びモード内 INV内圧自動制御 オリジナルタッチパネルTFTカラー液晶10.4インチ 128色 |
| 安全装置 | 感震機・内圧異常・アフターパージ・インバーター異常 サーマルトリップ・失火警報（ガス圧低下・風圧低下・高温異常） |
| ボディーカラー | ー |
