自動車補修塗装設備

CAB-H2 イメージ

地球環境と未来のために。
次世代省エネルギー型 塗装ブース

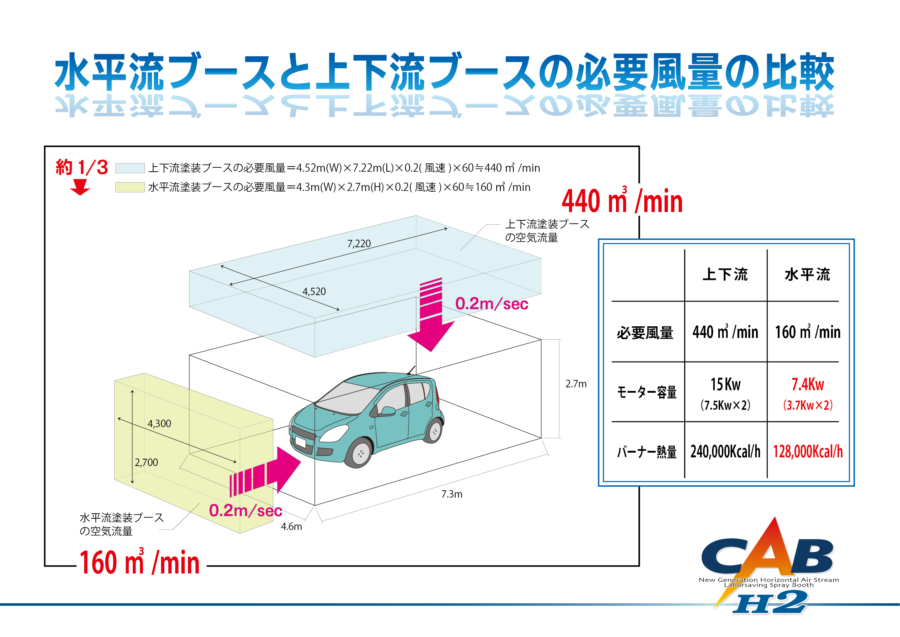

水平流プッシュプル塗装ブースは、現在主流の上下流に比べ、必要風量が驚くほど少ない省エネルギー型の塗装ブースです。 必要風量が約1/3になる事により、バーナーの熱量・ファンの風量共に約1/3となり、ランニングコストの大幅な削減につながります。

特 徴
  • 水平流ならではの省エネルギー性能

    上下流プッシュプルブースの、約1/3の風量で有機溶剤塗装に必要な風速を賄えるため、
    電気やガスといった必要エネルギーを1/2に抑えることができる、画期的な省エネルギーブースです。

  • 明るい室内とフラットな床面

    省電力薄型照明ユニット&ノーピット・フラットフロアー

  • 機能とデザインの融合

    圧送室を兼ねた正面大扉は、CAB-H2のアイコンです。

  • ストレスのないメンテナンス性

    ワンタッチで開閉できる、新型給気フィルター脱着システム

仕 様
型式 CAB-H2 Solid(Lobarsaving Spray Booth)
換気方法 プッシュプル型 一様流換気装置
本体寸法 4,380(W)×8,340(L)×3,215(H)
車両出入口 2,920(W)×2,700(H) 2枚開き(扉90゚開) 3,720(W)×2,700(H) 2枚開き(扉180゚開)
作業者用小扉 595(W)×1,680(H) 側面
照明 天井40W×4灯式 8台 下段40W×4灯式 8台 合計2,560W 16台 上段40W×4灯式 8台 1,280W(オプション)
本体主要パネル 断熱サンドイッチパネル35mm厚 (亜鉛メッキ地カラー銅板0.5t)
給気一次フィルター AD-330 バグフィルター 538(W)×352(L)×570(H) 2式
天井フィルター AD-980 1,255×1,655 2枚 1,255×1,815 2枚
排気フィルター 排気プレフィルター 1,000(H)×105(山)2枚・500(H)×105(山)1枚 EX-380 500×1,000 20枚 ・ AD-330 バグフィルター 665(W)×440(L)×450(H) 2式
給・排気ユニット 給気ファン / シロッコファン仕様 三相200V 3.7kw 排気ファン / シロッコファン仕様 三相200V 3.7kw 風圧 / 160m³/min
熱源 燃料 / ガス(プロパン・都市ガス) ガンタイプバーナー 128,000kcal/h【使用時80,000kcal/h(熱交換前)】
最高設定温度 MAX.80℃
制御方式 塗装⇔乾燥⇔アフターパージ 各モード切替及びモード内 内圧自動制御 オリジナル・コントロールボックス
安全装置 感震機・内圧異常・アフターパージ サーマルトリップ・失火警報(ガス圧低下・風圧低下・高温異常)
ボディーカラー アンデックスホワイト・アンデックスブルー・グレー
※ 仕様は改良等のため予告無く変更する場合があります。
※ 各製品のカタログは、PDFアイコンをクリックしてダウンロードしてください。
※ Youtubeアイコンから動画がご覧いただけます。
