自動車補修塗装設備

CAB-08 イメージ

そのすべてが最高水準
受け継がれる信頼性

上下一様流プッシュプル型
自動車補修用塗装ブース

CAB-07シリーズの信頼性をそのままに進化した「CAB-08」
上下一様流プッシュプル型塗装ブースの代名詞として高い性能と利便性を追求。
もちろん、一台一台自社工場で製作する安心の【Made in Japan】です。

特 徴
  • 塗装に理想的な均一でやわらかい風

    CAB-08用に新たに開発した給・排気ユニットと、天井全面に配した給気二次フィルターとが、塗装ブースにとって最も重要な『均一でやわらかな風の流れ』をつくりだします。

  • 視認性に優れた美しい正面大扉

    ブースの正面上部に『CAB-08』のエンブレムを掲げ、ガラス窓は視認性に優れる縦長タイプを採用。
    機能とデザインを両立しています。

  • 塗装ブース専用のオリジナルLED(乾燥時は自動消灯)

    塗装ブース専用に独自開発したオリジナルLEDライトは、優れた省エネ性はもちろん、従来の蛍光灯に近い色味で塗装面の情報を正確に伝えます。
    また、乾燥運転時のブース内温度(80℃)に対応した耐熱仕様です。

  • 防カビ・抗菌機能付き高性能フィルター

    新開発した防カビ・抗菌効果のある『AX-01F』を標準装備。
    加湿機能付き塗装ブースに最適なフィルターです。
    ゴミブツの原因となる塵埃を98%以上除去する、最高ランクの捕集効率に加え、粘着剤付きなので捕捉した塵埃を確実に捕集し、ブース内に捕捉した塵埃を落下させません。
    また、難燃性においてもクラス3の最高位の性能を有しています。
    高性能な塗装ブースには、その性能を活かせる高性能なフィルターが不可欠です。

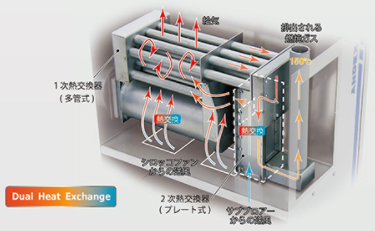

  • 省エネ型給気ユニット KY-10

    バーナーの排熱から熱を回収して再利用することで、大幅なエネルギーコスト削減(約20%)で環境に優しい給気ユニット。
    熱交換効率の高いプレート式熱交換器(2次)を搭載することにより、バーナー効率を最大限に向上。
    ガス使用量 最大約20%削減を実現しました。
    ランニングコストの削減だけでなく、CO2排出量の低減にも大きく貢献します。

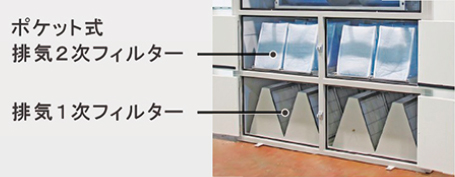

  • 溶剤塗料の高捕集ユニット HY-10

    1次と2次の排気フィルターを備える高捕集タイプの排気ユニットです。
    消音パネル仕様のユニットに排気ファンを内蔵し、騒音の発生を抑えています。

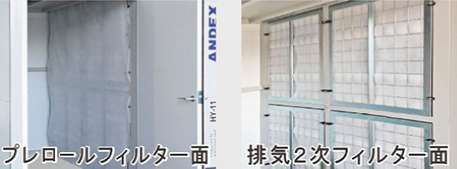

  • 水性塗料対応ユニット HY-11

    水性塗料専用のプレロールフィルターを採用し、2層のフィルターでミストを捕集します。
    フィルター交換が容易で、ミストの捕集力もアップしました。

  • タッチパネル式制御盤

    制御機能の全てをタッチパネルに内蔵しました。
    カラー液晶タッチパネルの採用で、視認が容易になるとともに操作感は直感的に。
    誰にでも快適なオペレーションを約束します。

  • 小 扉

    小扉のハンドルは、片手で開閉がしやすいプッシュレバータイプ
    (反対側はプルレバー)を標準装備

  • モバイルサポート

    「異常発生時の迅速な対応が可能に」
    塗装ブースに異常が発生すると、アンデックスへ異常の内容が通知されます。
    お客様へご連絡の上、塗装ブースのメンテナンスに精通したスタッフが迅速に対応いたします。
    ※Wi-Fi環境下での対応となります。

仕 様
型式 CAB-08
換気方法 プッシュプル型 上下式一様流換気装置
本体寸法 7,300(L)×4,600(W)×3,475(H)
車両出入口 2,900(W)×2,670(H) 4枚扉開き
作業者用小扉 495(W)×1860(H) プッシュレバータイプ
照明 アンデックスオリジナルLEDライト
本体主要パネル ASBパネル「不燃材(国交省認定)仕様」
給気一次フィルター AD-330
天井フィルター AX-01F
排気フィルター (HY-10)AD-3、AD-2000/(HY-11)AQ-70、AD-2000
給・排気ユニット 給気ファン / シロッコファン仕様 三相200V 7.5kw 高効率モーター
サブブロアー/ターボファン 三相200V 0.75kw
排気ファン / シロッコファン仕様 三相200V 7.5kw 高効率モーター
風量 / 430m³/min
熱源 燃料/ガス(LPG・都市ガス) ガンタイプバーナー 250,000kcal/h
最高設定温度 MAX.80℃
制御方式 塗装⇔乾燥⇔アフターパージ 各モード切替及びモード内 内圧自動制御
オリジナル・コントロールボックス(タッチパネル式)
安全装置 感震器・内圧異常・アフターパージ・インバーター異常
サーマルトリップ・失火警報(ガス圧低下・風圧低下・高温異常)
ボディーカラー GOLD もしくは WINE RED
※ 仕様は改良等のため予告無く変更する場合があります。
