自動車補修塗装設備

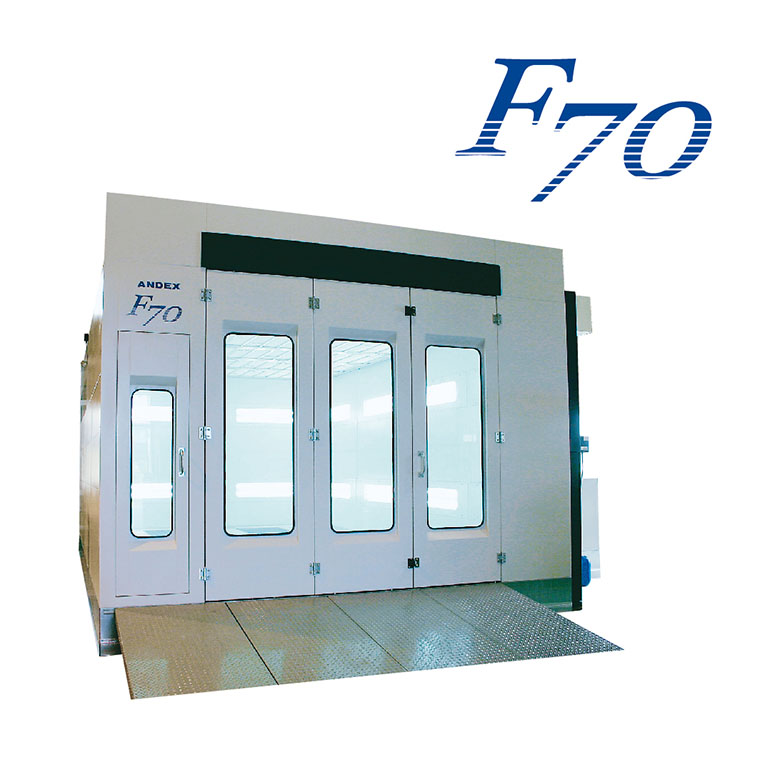

F70 イメージ

求めていた形・求めていた機能
エコノミーな本格派

仕様のすべてが確かな手応え、すべてに本物。 ”安心”と”ハイセンス”との見事な調和です。

特 徴
  • 全面フィルター

    均一な風の流れを生み出す給気二次フィルターは理想的な全面。
    機密性メンテナンス製にも優れています。

  • 蛍光灯は満足な照度です

    合計本数60本で2,400kw。
    室内の明るさはブース選定の第一条件です。

  • 高床式スロープ

    高床式なのでピット工事が不要です。
    ご要望によりピット式もローコストで可能です。

  • ポケットフィルター

    ポケット形状にした給気一次フィルターは面積が広く捕集効率を大きく高めています。

  • ワンタッチ開閉の正面扉

    安全性を考慮した正面扉は開閉も室内からワンタッチです。

  • バーナー

    アンデックス仕様のバーナーはもちろん国産品でメンテナンスの容易さはもちろん、安全性でも高い評価をいただいております。

  • 室内圧は自動調整

    室内の圧力は理想的な内圧10~50paに自動コントロールされて、常に一定です。

仕 様
型式 F-70 (高床式)・F-70C (高床式)
換気方法 一様流上下式プッシュプル換気(グレーチング及びフロアーフィルター受け)
本体寸法 <F70>7,160(L)×4,600(W)×3,740(H) <F70C>7,160(L)×4,100(W)×3,740(H)
車両出入口 2,900(W)×2,780(H) 3枚扉観音開き
作業者用小扉 <F70>内開き 700(W)×2,080(H)・<F70Cは、小扉なし>
照明 電源 単相200V 上部40W×4灯式 10台 下部40W×2灯式 10台
本体主要パネル
給気一次フィルター 560×708 (ポケットフィルター) 2式
天井フィルター <F70>1,000×4,350 6枚・<F70C>1,000×3,800 6枚
排気フィルター <排気一次フィルター>720×6,440(フロアーフィルター)2枚・< 排気二次フィルター>650×740 12枚
給・排気ユニット 吸気ユニット<F70>風量 / 380m³/min・<F70C>風量 / 340m³/min
 静圧 400pa ファンモーター 三相200V 7.5kw 1台
排気ユニット<F70>風量 / 380m³/min・<F70C>風量 / 340m³/min
 静圧 400pa ファンモーター 三相200V 7.5kw 1台
熱源 バーナー:ガンタイプバーナー 熱料:灯油 発生熱量:240,000kcal/h バーナーブロア・三相200V 0.4kw
最高設定温度
制御方式 コントロールモーター
安全装置
ボディーカラー
※ 仕様は改良等のため予告無く変更する場合があります。
