工業系塗装設備

CAB-VH イメージ

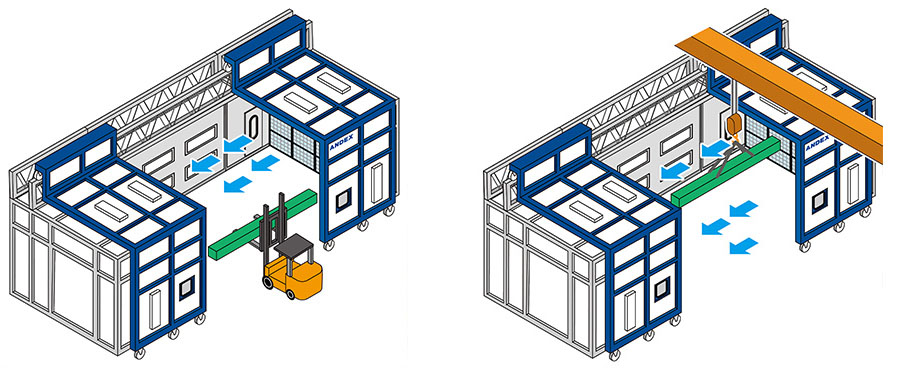

大きなワークも、
フォークリフトや天井クレーンで
スムーズな搬入出が可能

天井・側面が同時に“手動”で軽く開閉可能。ピットレス仕様で、
フォーク・クレーン作業が スムーズに行え、土間工事不要のため、
設置工事・工期を大きく削減可能です。

特 徴
  • 大型ワークの搬入出もスムーズに行え、作業効率のアップに貢献

仕 様
型式 CAB-VH
換気方法 水平流 プッシュプル
本体寸法 お客様により、カスタムサイズで制作
車両出入口 天面一体型 手動式スライドドア
作業者用小扉 正面
照明 お客様により、カスタムで制作
本体主要パネル
給気一次フィルター AD-330
天井フィルター A D-980
排気フィルター (HY-10)AD-3、AD-2000/(HY-11)AQ-70、AD-2000
給・排気ユニット 給気ファン / シロッコファン仕様 三相200V 7.5kw 高効率モーター
サブブロアー/ターボファン 三相200V 0.75kw
排気ファン / シロッコファン仕様 三相200V 7.5kw 高効率モーター
風量 / 430m³/min
熱源 燃料/ガス(LPG・都市ガス) ガンタイプバーナー 250,000kcal/h
最高設定温度 MAX.80℃
制御方式 塗装⇔乾燥⇔アフターパージ 各モード切替及びモード内 内圧自動制御
オリジナル・コントロールボックス(タッチパネル式)
安全装置 感震器・内圧異常・アフターパージ・インバーター異常
サーマルトリップ・失火警報(ガス圧低下・風圧低下・高温異常)
ボディーカラー お客様により、カスタムサイズで制作
※ 仕様は改良等のため予告無く変更する場合があります。
※ 各製品のカタログは、PDFアイコンをクリックしてダウンロードしてください。
※ YouTubeアイコンから動画がご覧いただけます。
