工業系塗装設備

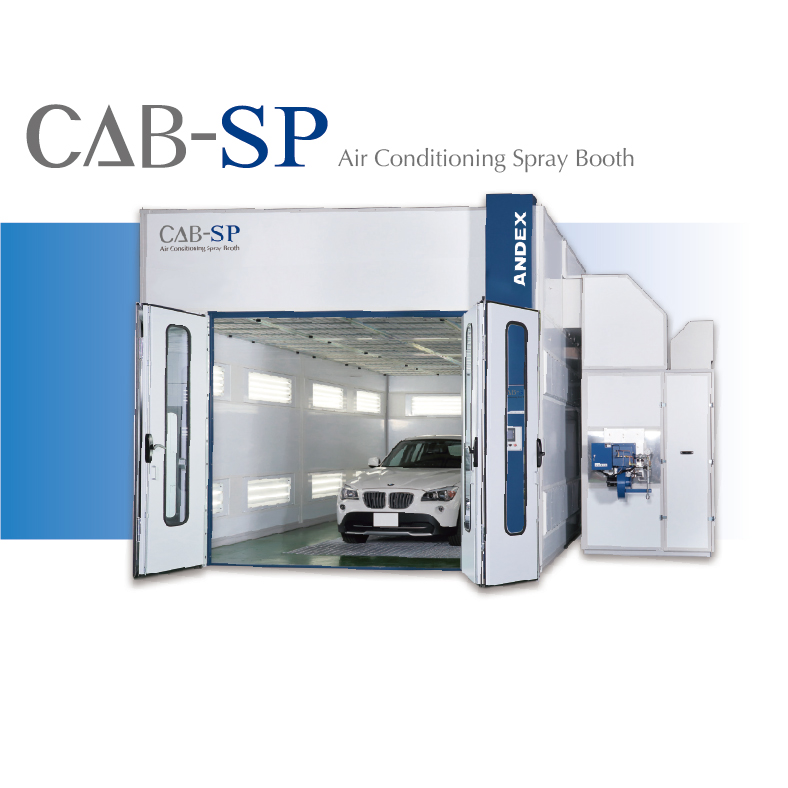

CAB-SP イメージ

最適な塗装環境を創る「CAB-SP」

低コストを実現した空調セパレート技術

塗装ブース内の温度・湿度のコントロールでアンデックスは新たな作業環境を提供します。
空調ユニットは省エネパッケージエアコンを採用することでイニシャルコストを低減。
必要なエリアのみ空調をする、新発想の「2層3列切替空調システム」によってランニングコストを抑えます。
また、冷却機能により、乾燥モードで高温になったブース内温度を速やかに下げ、作業効率向上に貢献します。

特 徴
  • 受け継がれる信頼性

    CABシリーズの揺るぎない実績と信頼性を受け継ぎ、新発想の空調システムを可能にした『CAB-SP』
    もちろん、一台一台自社工場で製作する安心の<Made in Japan>です。

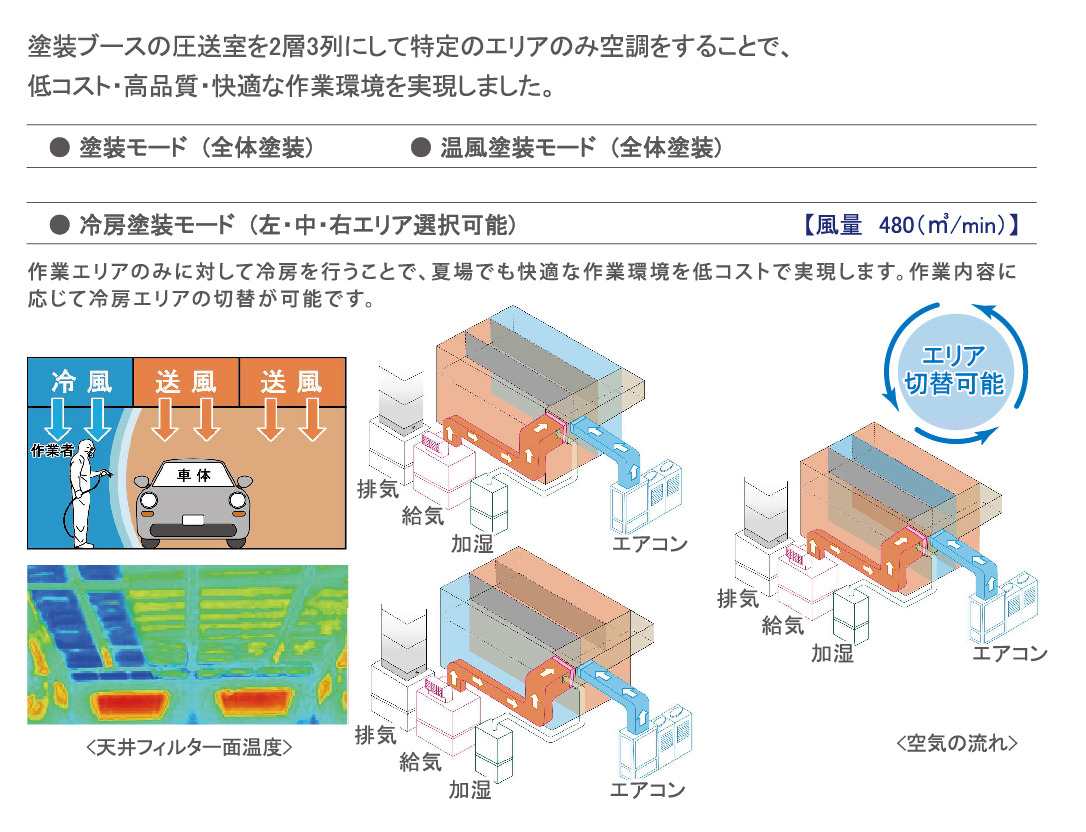

  • 2層3列切替空調システム

    塗装ブースの圧送室を2層3列にして特定のエリアのみ空調をすることで、
    低コスト・高品質・快適な作業環境を実現しました。

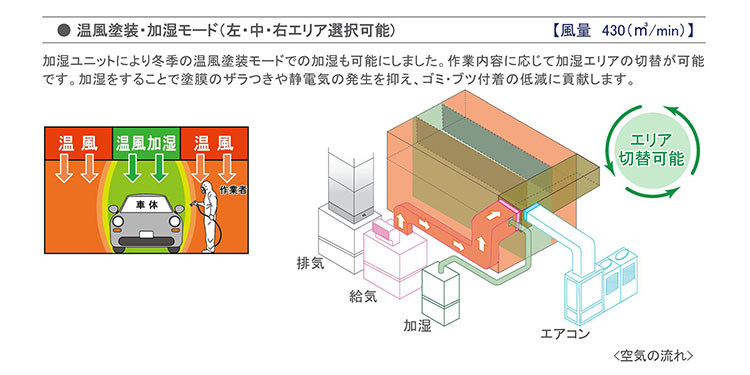

  • 温風塗装・加湿モード

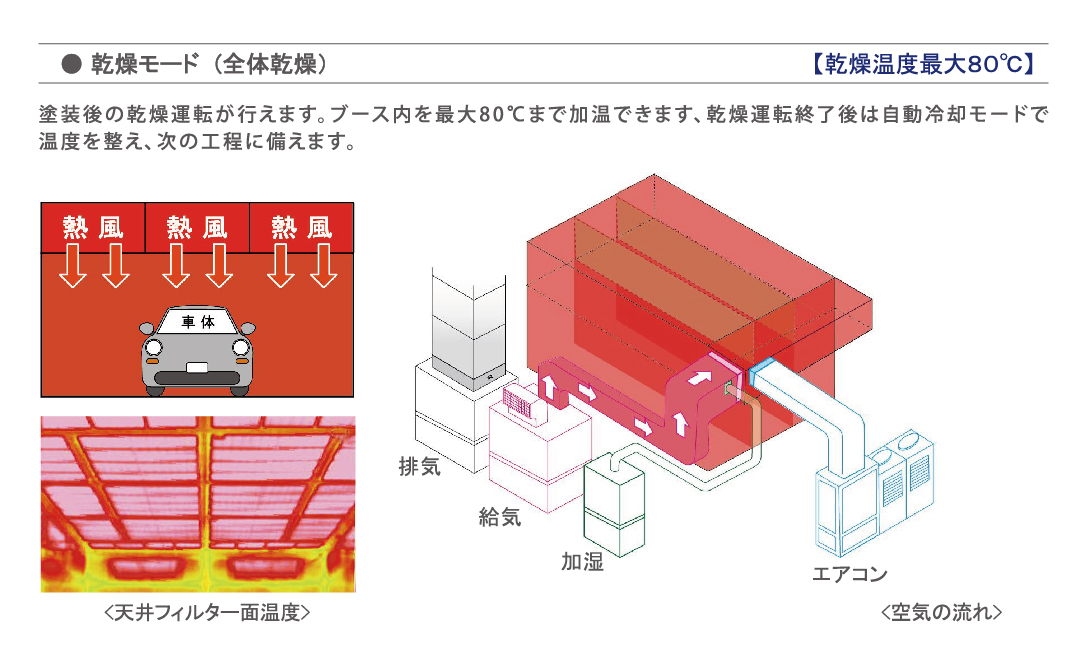

  • 乾燥モード

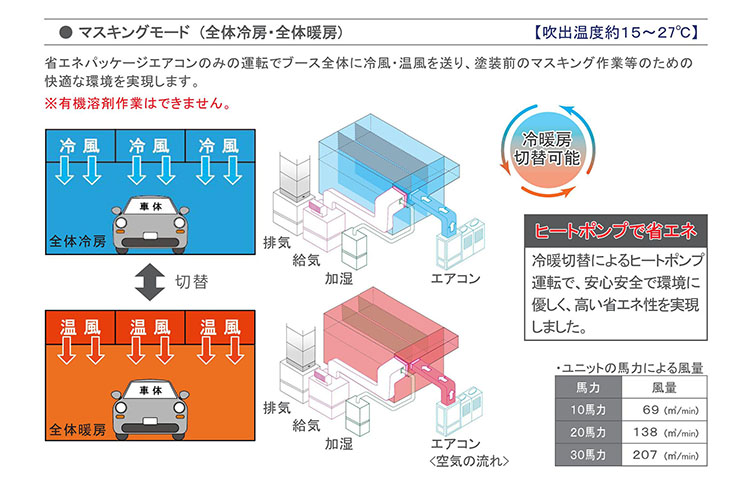

  • マスキングモード

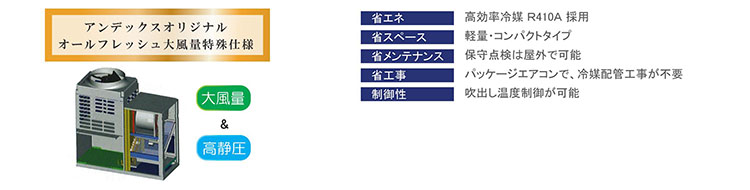

  • 空調装置

    冷却装置としてパッケージエアコンを採用することで、運転コストやスペース、メンテナンスの問題等を幅広く解決しました。

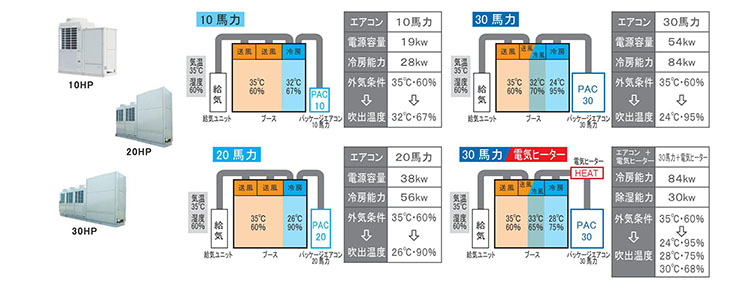

  • エアコンユニットラインナップ

    ユニットはご使用用途に応じ、10馬力・20馬力・30馬力の3タイプをご用意しています。どちらもアンデックス専用の特殊仕様です。
    ※エアコンユニット30馬力を選定いただくと、電気ヒータによる除湿機能をオプションで追加できます。

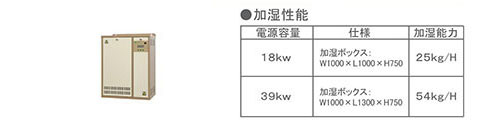

  • 加湿装置

    加湿能力に応じた2タイプのユニットを用意しています。

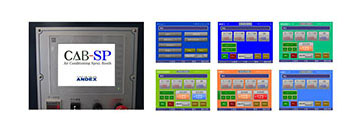

  • 制御盤

    制御盤は、タッチパネル仕様
    ブザーと内圧調整を除いたすべての制御機能を液晶タッチパネルに搭載。誰にでも快適なオペレーションを約束します。

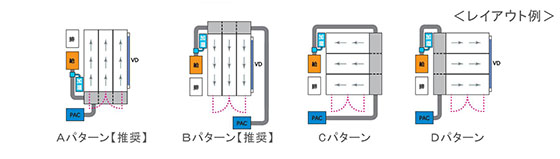

  • 配置計画

    設置場所に合わせた多彩なレイアウトが可能です。

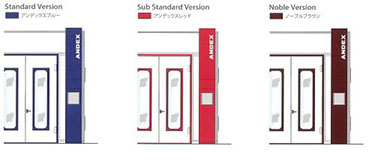

  • 3種のカラーバリエーション

    カラーは、ブルー・レッド・ブラウンをご用意しています。
    3色の中からお好きなカラーをお選びいただけます。

仕 様
型式 CAB-SP
換気方法 プッシュプル型換気装置
本体寸法 7,300(L)×4,600(W)×3,625(H)ベース、メッキ仕上げ及び塗装仕上げ
車両出入口 3,000(W)×2,670(H)4枚開き
作業者用小扉 545(W)×1,860(H)正面
照明 上段/40W×4灯式:10台 下段/40W×2灯式:10台 合計 2,400W 20台
本体主要パネル ASBパネル 不燃材(国交省認定)仕様 35mm厚 内外板 ガルバリウム鋼板(焼付け塗装) 芯材 ポリイソシアヌレートフォーム
給気一次フィルター AD-330 バグフィルター 484(L)×646(W)3式
天井フィルター AD-980(サイズは仕様により変更) フィルター交換 ワンタッチ取り外し構造
排気フィルター EX-380 750×1,000 6枚
給・排気ユニット 給気ファン / ダブルシロッコファン仕様 三相200V 11kw 高効率モーター 給気ファン風量・静圧 430m3/min 620Pa
排気ファン / ダブルシロッコファン仕様 三相200V 11kw 高効率モーター 排気ファン風量・静圧 480m3/min 460Pa
熱源 燃料 / ガス(プロパン・都市ガス)・灯油 ガンタイプバーナー ガス式 250,000kcal/h、灯油式 240,000kcal/h
最高設定温度 MAX.80℃
制御方式 塗装⇔乾燥⇔アフターパージ⇔マスキング 各モード切替及びモード内 内圧自動制御 オリジナル・コントロールボックス(タッチパネル式)
安全装置 感震機・内圧異常・アフターパージ・インバーター異常 サーマルトリップ・失火警報(ガス圧低下・風圧低下・高温異常)
ボディーカラー アンデックスブルー・アンデックスレッド・ノーブルブラウン
※ 仕様は改良等のため予告無く変更する場合があります。
