水洗式排気装置

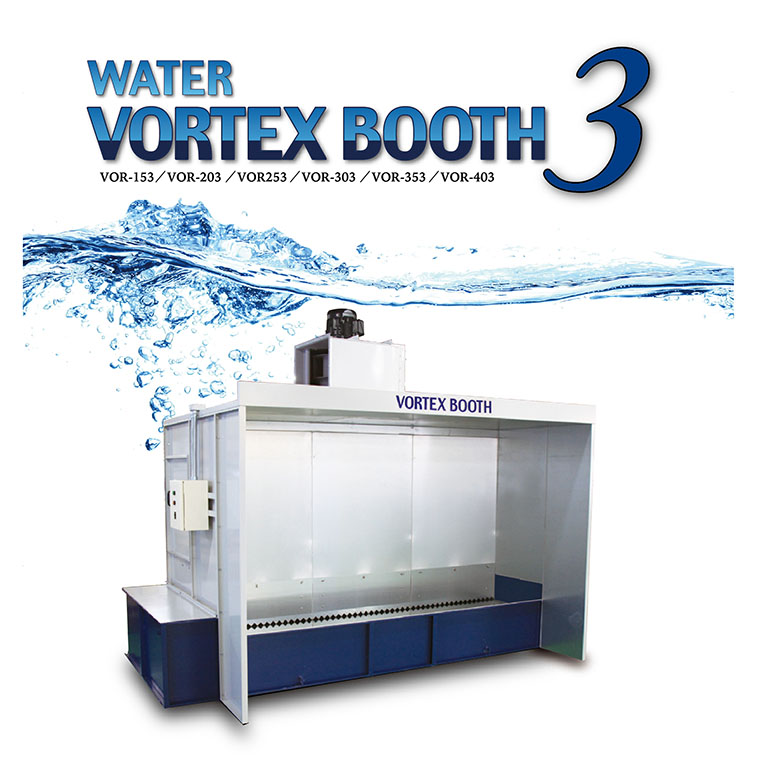

WATER VORTEX BOOTH 3 イメージ

優れた捕集効率

静圧の高いリミットロードファンの吸引力を利用した渦巻室は、99%の高い捕集効率(メラミン塗料・重量比)

特 徴
  • ボルテックスブースの原理

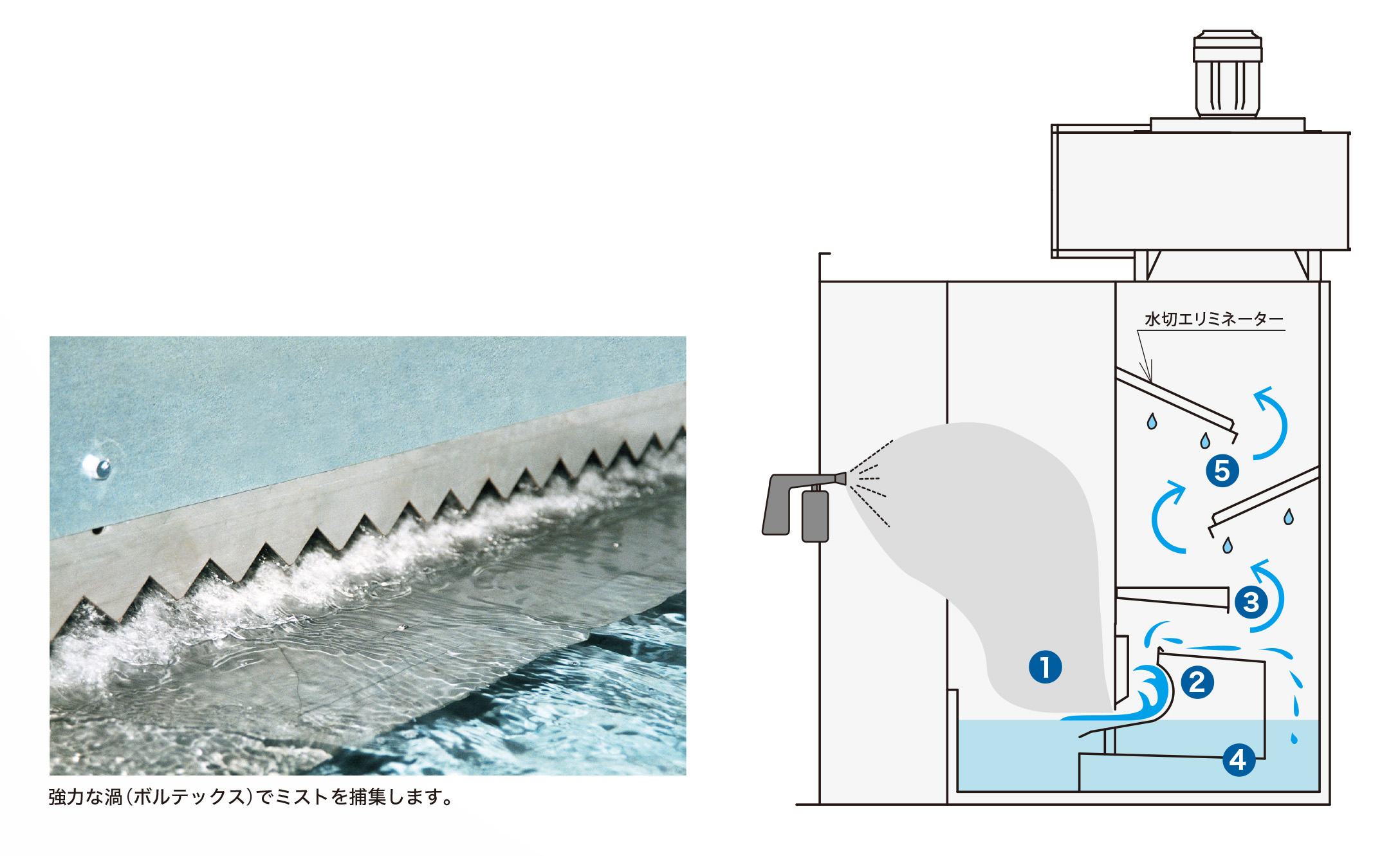

    1.静圧の高いリミットロードファンの原理を利用し、ノコギリ状の水流板と渦巻板のせまい隙間に、高速気流を発生させます。
    2.水槽の水も剥離され、空気と水の強力な渦(ボルテックス)となります。
    3.強力な渦は塗料ミストを捕らえ、ファンの力で内部に引き込まれます。
    4.塗料スラッジは水と共に分離槽に流れ、浮遊物と沈澱物とに分かれ、水は再利用されます。
    5.空気は水切エリミネーターで水滴と分離され、上部に排出されます。

  • 優れたメンテナンス性

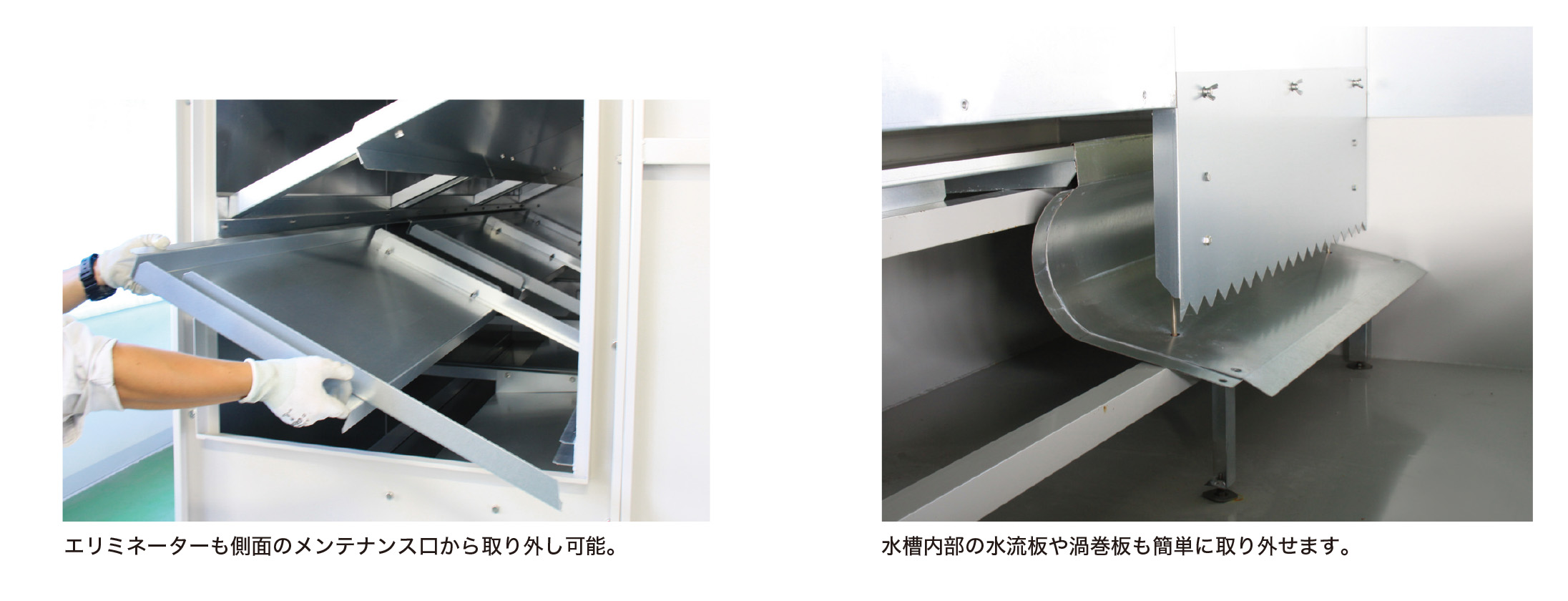

    ボルテックスブースは全ての部品が取り外しの出来る構造になっていますので、メンテナンス性に優れています。
    部品だけの交換も可能となっています。

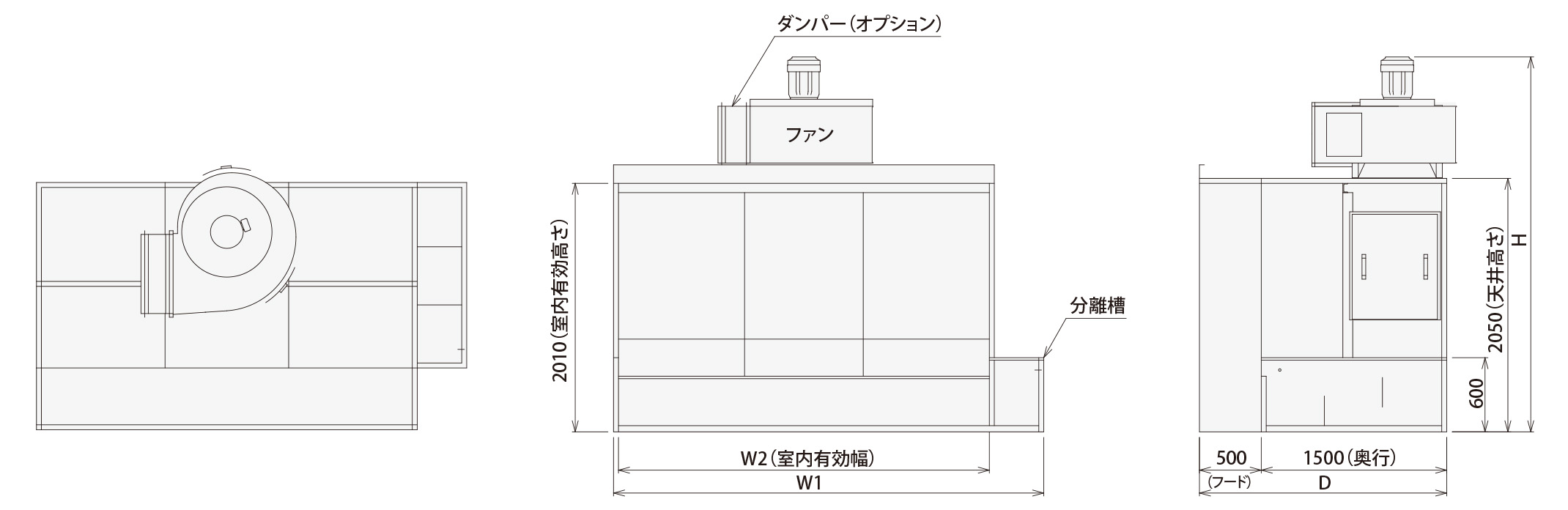

  • 本体寸法

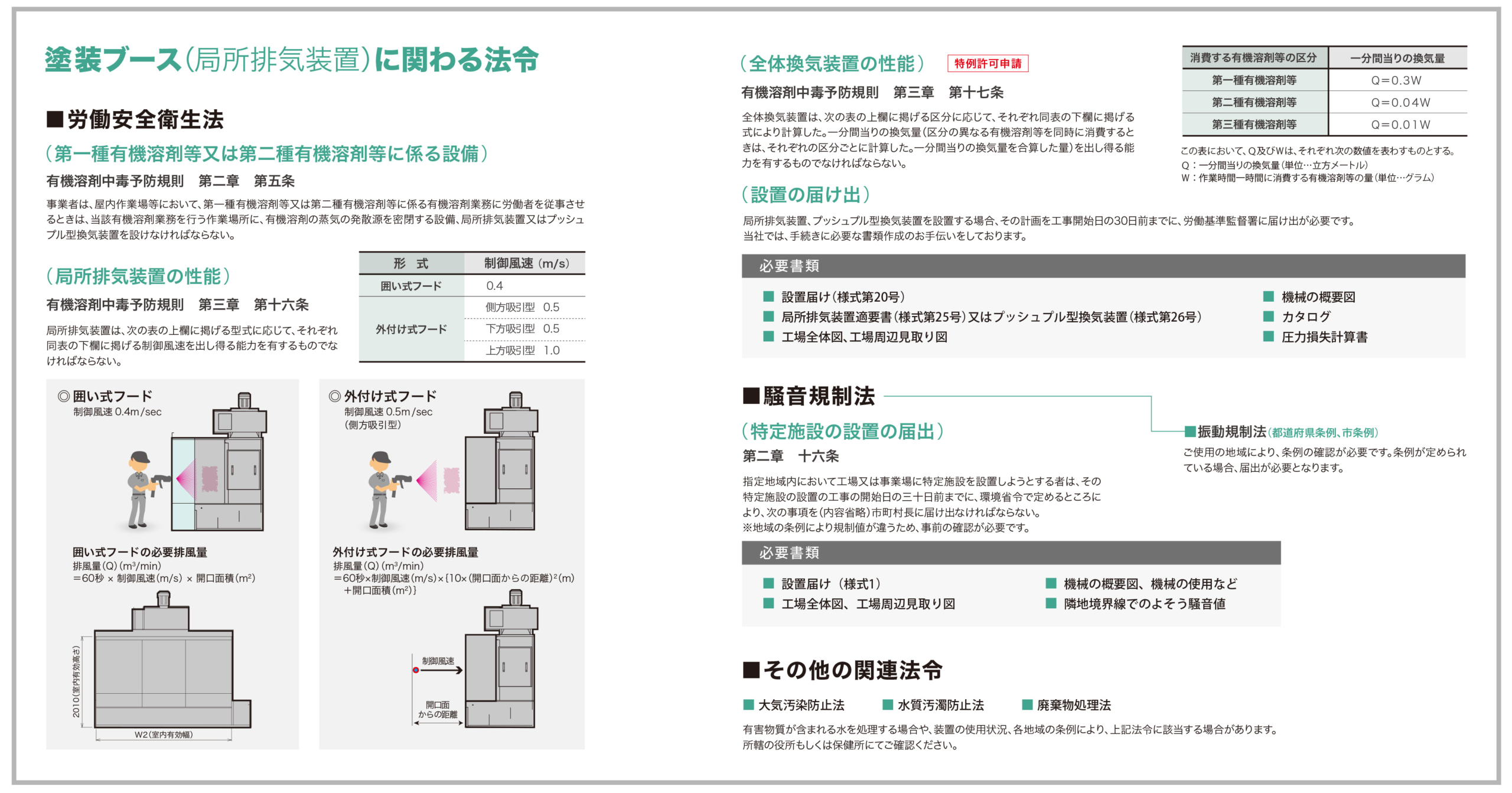

  • 塗装ブースに関わる法令

仕 様
型式 VOR-153 VOR-203 VOR-253 VOR-303 VOR-353 VOR-403
換気方法 水洗式局所排気
本体寸法 1,980〜4,580(W)×2,000(D)×2,981〜3,258(H)
車両出入口
作業者用小扉
照明
本体主要パネル
給気一次フィルター
天井フィルター
排気フィルター
給・排気ユニット モータ直結型リミットロードファン
風量: (m3/min) 110 145 180 215 250 290
番手:#4 #3½ #4 #3½ #4 #4 #4½ #4 #4½ #4 #4½ #4
モータ種類:全閉外扇屋内形 縦型直結タイプ IE3(国産モータ)
出力 (kW/hr):3.7 5.5 7.5 11
熱源
最高設定温度
制御方式
安全装置
ボディーカラー 本体パネル:ADグレー(N-7.5)・水槽部 (タンク):ADブルー(2.5PB3/4)
※ 仕様は改良等のため予告無く変更する場合があります。
