アコーデオン・スプレールーム

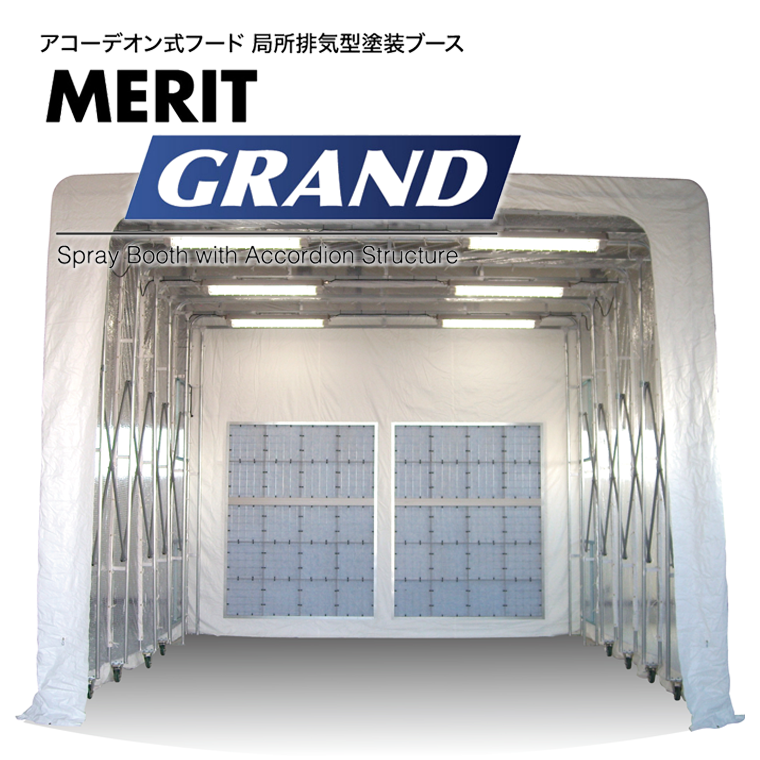

MERIT GRAND イメージ

様々なニーズに応える自由設計のパーツ塗装用アコーデオン式塗装ルーム

◆スペースの有効利用に
◆ローコスト 工場やワークにあわせて設計施工致します。

特 徴
  • Mechanism メカニズム

    アコーディオン式塗装ルームのしくみ

  • 収納・展開

  • Performance 性能

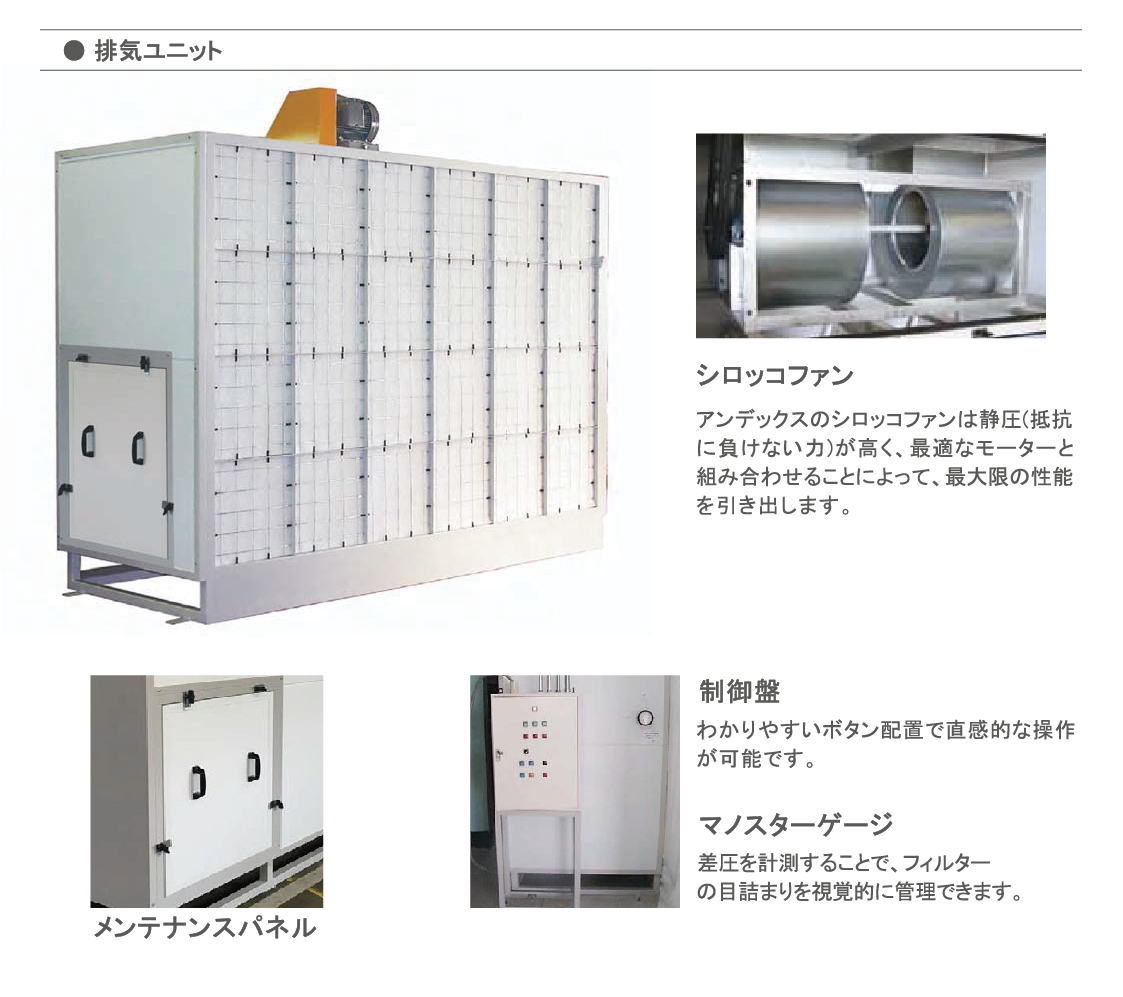

    排気ユニットは、優れた静圧を持つシロッコファンを、吸音性の高い断熱パネルで囲むことで騒音の発生を抑えています。フィルターの交換も容易で、メンテナンス性にも優れています。

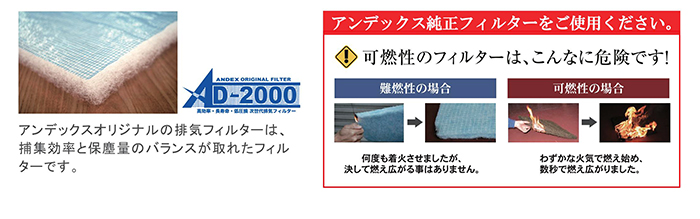

  • アンデックスオリジナルフィルター

仕 様
型式 JB-01・JB-02・JB-03・
換気方法 局所排気装置
本体寸法 W3.8×L6.65×H2.5m(J B-01)・W4.4×L4.75×H4.5m(J B-02)・W5.5×L15.2×H4.5m(JB-3)
車両出入口 正面開放
作業者用小扉
照明
本体主要パネル 防炎シート 透明(糸入 厚み0.25mm)・ターポリン 白色(厚み0.42mm)
給気一次フィルター
天井フィルター
排気フィルター A D-2000
給・排気ユニット 0.5m/s
風量:360m3/min/モーター容量:7.5kW/ダクトサイズ:□700mm(JB-01)(※)
風量:750m3/min/モーター容量:11×2=22kW/ダクトサイズ:□1000mm(JB-02)(※)
風量:465×2=930m3/min/モーター容量:11×2=22kW/ダクトサイズ:□800mm×2本(JB-03)(※)
熱源
最高設定温度
制御方式
安全装置
ボディーカラー
※ 仕様は改良等のため予告無く変更する場合があります。
動 画

動画は登録されていません

※ 各製品のカタログは、PDFアイコンをクリックしてダウンロードしてください。
※ Youtubeアイコンから動画がご覧いただけます。
